Elektronik projelerinizde hiç aylar süren emeğinizin bir anda dumana karışmasını yaşadınız mı? Özellikle drone, robot veya diğer elektronik devreler üzerinde çalışırken, yanlış bir bağlantı tüm sisteminizi mahvedebilir. İşte tam bu noktada duman durdurucu devreye giriyor ve sizi büyük kayıplardan koruyor.
Duman Durdurucu Nedir?
Duman durdurucu, elektronik devrelerinizi kısa devre ve aşırı akım hasarlarından koruyan basit ama etkili bir güvenlik cihazıdır. Adından da anlaşılacağı gibi, devrenizde bir sorun olduğunda bileşenlerinizin "duman çıkarmasını" önler ve pahalı elektronik parçalarınızı korur.
Neden Duman Durdurucu Kullanmalısınız?
1. Maliyet Tasarrufu
Özellikle drone ve robotik projelerinde kullanılan elektronik speed controller (ESC), flight controller (FC) gibi bileşenler oldukça pahalıdır. Bir kısa devre bu parçaları anında kullanılamaz hale getirebilir.
2. Zaman Tasarrufu
Yeniden sipariş verme, bekleme ve tekrar kurulum yapma sürecinden kurtulursunuz. Duman durdurucu sayesinde sorunu hemen tespit edip düzeltebilirsiniz.
3. Güvenlik
Elektronik bileşenlerin yanması sadece maddi kayba neden olmaz, aynı zamanda güvenlik riski de oluşturabilir.
Duman Durdurucu Nasıl Çalışır?
Duman durdurucunun çalışma prensibi oldukça basittir. Sistem, ampul filamentini akım sınırlayıcı olarak kullanır. Normal çalışma koşullarında ampul hafifçe yanar ve devreye minimal direnç gösterir. Ancak kısa devre durumunda:
- Akım aniden artar
- Ampul filamenti ısınır ve parlar
- Artan direnç akımı sınırlar
- Devrenizdeki bileşenler korunur

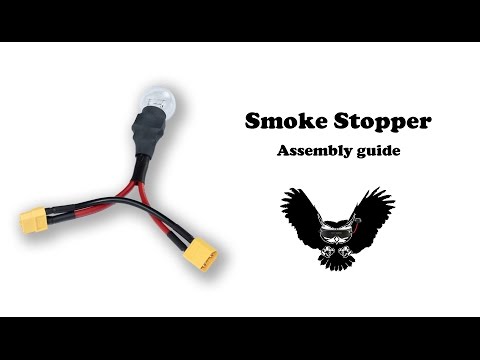

Duman Durdurucu Yapımı - Malzemeler
- Otomotiv ampulü (3057, 4157, 1157 veya 3157 model önerilir)
- Güç konektörleri (projenize uygun)
- Ampul soketi
- Bağlantı kabloları
Adım Adım Yapım Kılavuzu
1. Malzemeleri Hazırlayın
Seçtiğiniz otomotiv ampulü için uygun soketi temin edin. Bu ampuller kolay bulunabilir ve ekonomiktir.
2. Bağlantıları Yapın
- Pozitif hattı ampul üzerinden geçirin
- Negatif hat direkt bağlantı yapabilir
- Güvenli bağlantı için lehimleme yapın
3. Test Edin
İlk testinizi düşük voltajla (2S-3S lipo batarya) yapın.
Akım Hesaplama Formülü
Duman durdurucunuzun akım sınırlama kapasitesini hesaplamak için:
Ampul Gücü (Watt) ÷ Batarya Voltajı (V) = Maksimum Akım (A)
Örnek Hesaplama:
- 21W ampul + 11.1V (3S) batarya = yaklaşık 1.9A akım sınırı
- 55W ampul + 11.1V (3S) batarya = yaklaşık 5A akım sınırı
Kullanım Önerileri
Uygun Batarya Voltajları:
- ✅ 2S LiPo (7.4V)
- ✅ 3S LiPo (11.1V)
- ✅ 12V güç kaynağı
- ❌ 4S ve üzeri (ampulü patlatabilir)
Test Aşamaları:
- İlk bağlantı: Duman durdurucu devrede olmalı
- Ampul durumu: Hafif ışık normaldir
- Parlak ışık: Sorun var, kontrol edin
- Ampul patlaması: Ciddi kısa devre
Dikkat Edilmesi Gerekenler
Sınırlamalar:
- Duman durdurucu %100 koruma sağlamaz
- Sürekli güç akışında devreniz yine zarar görebilir
- Sadece ani kısa devrelerde etkilidir
Güvenlik İpuçları:
- Her zaman uygun voltaj kullanın
- İlk testleri açık alanda yapın
- Ampul patlarsa derhal güç kesin
- Düzenli olarak bağlantıları kontrol edin
Hangi Projeler İçin Kullanılır?
- Drone projeleri: FC, ESC, motor testleri
- Robotik uygulamalar: Servo motor, sensör bağlantıları
- Arduino/Raspberry Pi projeleri: Güç yönetimi
- RC araçlar: Elektronik bileşen testleri
Sonuç
Duman durdurucu, her elektronik meraklısının werkzeugkastında bulunması gereken basit ama hayat kurtarıcı bir cihazdır. Özellikle pahalı elektronik bileşenlerle çalışıyorsanız, bu küçük yatırım size uzun vadede büyük tasarruf sağlayacaktır.
Unutmayın: "Önlem tedaviden iyidir" - Bu elektronik projeler için de geçerlidir!
Bu yazıda bahsedilen tüm güvenlik önlemlerini dikkate alarak projelerinizde duman durdurucu kullanmayı ihmal etmeyin. Güvenli elektronik projeler için her zaman dikkatli olun!
